محل منبع:
اصل
نام تجاری:
INFINEON
شماره مدل:
IPD060N03LG
با ما تماس بگیرید
کاربرد:
مدار حفاظت از باتری
مبدل DC-DC
درایو موتور
نتیجه:
مقاومت رسانایی کم
پایداری دمای بالا و قابلیت اطمینان
جریان ساکن کم در حالت خطی
مجهز به محافظ ضد قطبیت معکوس
مولفه های:
مقاومت رسانایی: 6 m Ω (حداکثر)
جریان نشتی استاتیک: 10μA (حداکثر مقدار)
جریان نشتی استاتیک: 100μA (حداکثر مقدار)
ولتاژ آستانه: 2.5 ولت
حداکثر توان اتلاف: 180 وات
دمای کار: -55 ℃~175 ℃

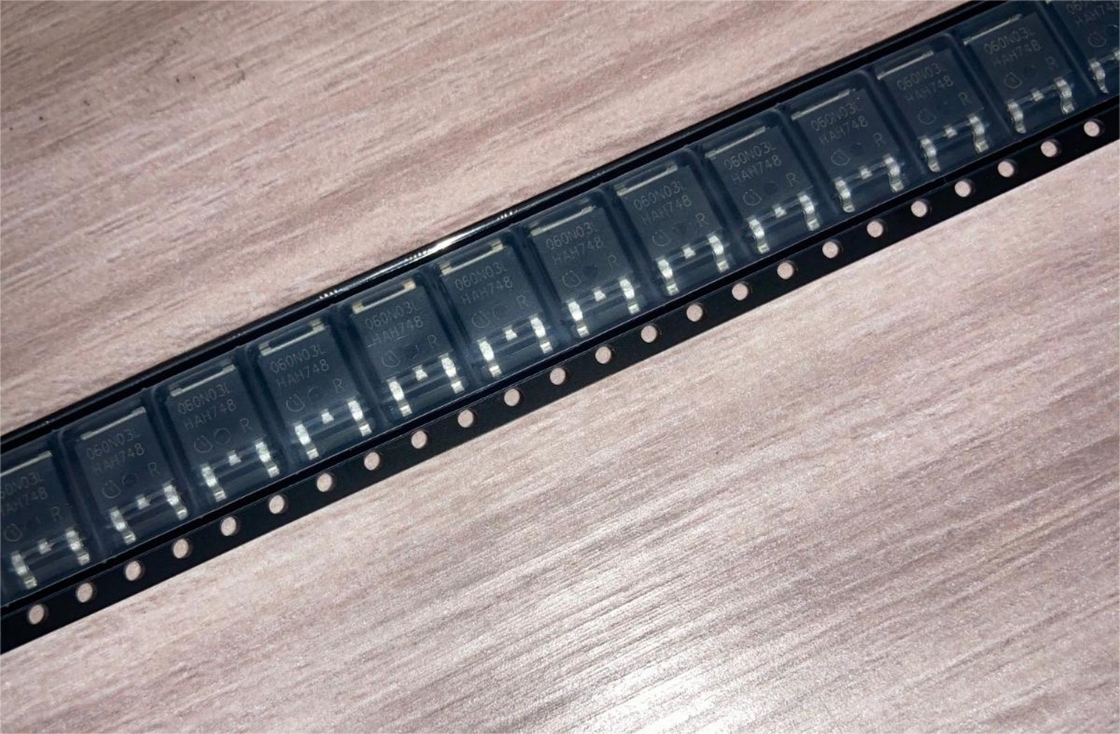

بسته بندی:
D2PAK (TO-252) بسته بندی
| مشخصات فنی محصول | |
| اتحادیه اروپا RoHS | مطابق با معافیت |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | تایید نشده |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| رده محصولات | ماسفت پاور |
| پیکربندی | تنها |
| فناوری فرآیند | OptiMOS |
| حالت کانال | افزایش |
| نوع کانال | ن |
| تعداد عناصر در هر تراشه | 1 |
| حداکثر ولتاژ منبع تخلیه (V) | 30 |
| حداکثر ولتاژ منبع گیت (V) | ± 20 |
| حداکثر جریان تخلیه مداوم (A) | 50 |
| حداکثر مقاومت منبع تخلیه (mOhm) | 6@10 ولت |
| شارژ گیت معمولی @ Vgs (nC) | 10.8@4.5V|22@10V |
| شارژ گیت معمولی @ 10 ولت (nC) | 22 |
| ظرفیت ورودی معمولی @ Vds (pF) | 1700@15 ولت |
| حداکثر اتلاف توان (mW) | 56000 |
| زمان معمولی پاییز (ns) | 3 |
| زمان خیز معمولی (ns) | 3 |
| زمان تاخیر خاموش کردن معمولی (ns) | 20 |
| زمان تاخیر روشن کردن معمولی (ns) | 5 |
| حداقل دمای عملیاتی (°C) | -55 |
| حداکثر دمای عملیاتی (°C) | 175 |

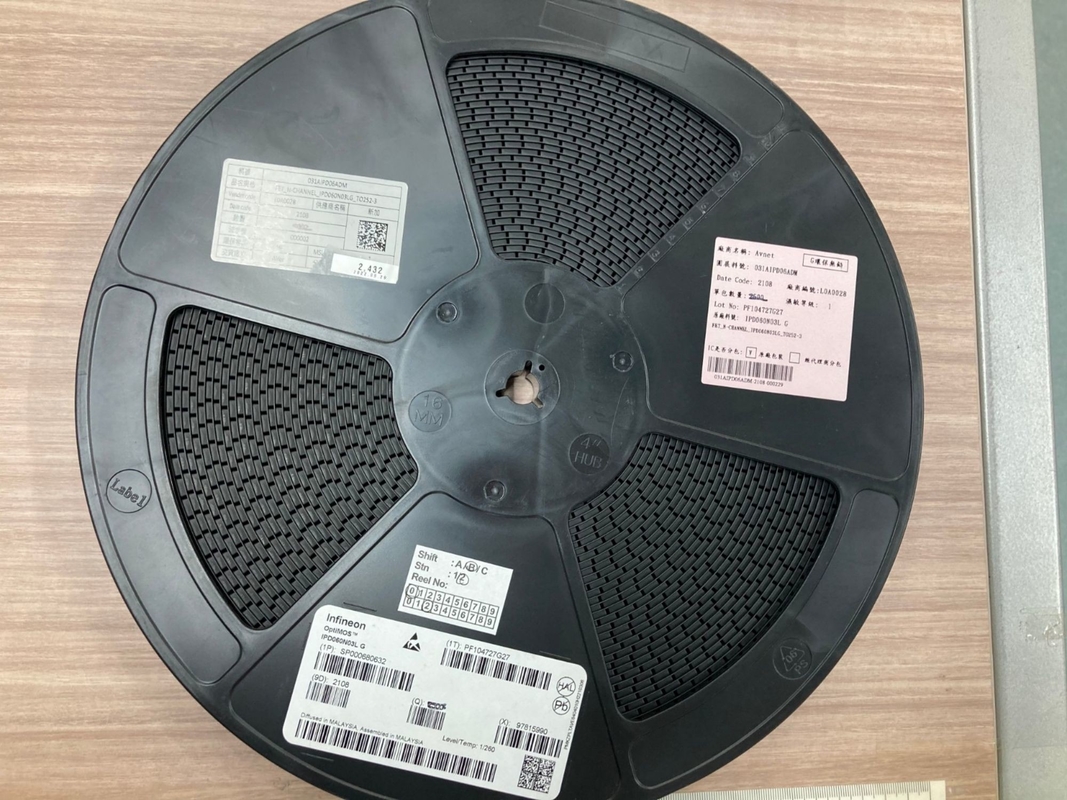

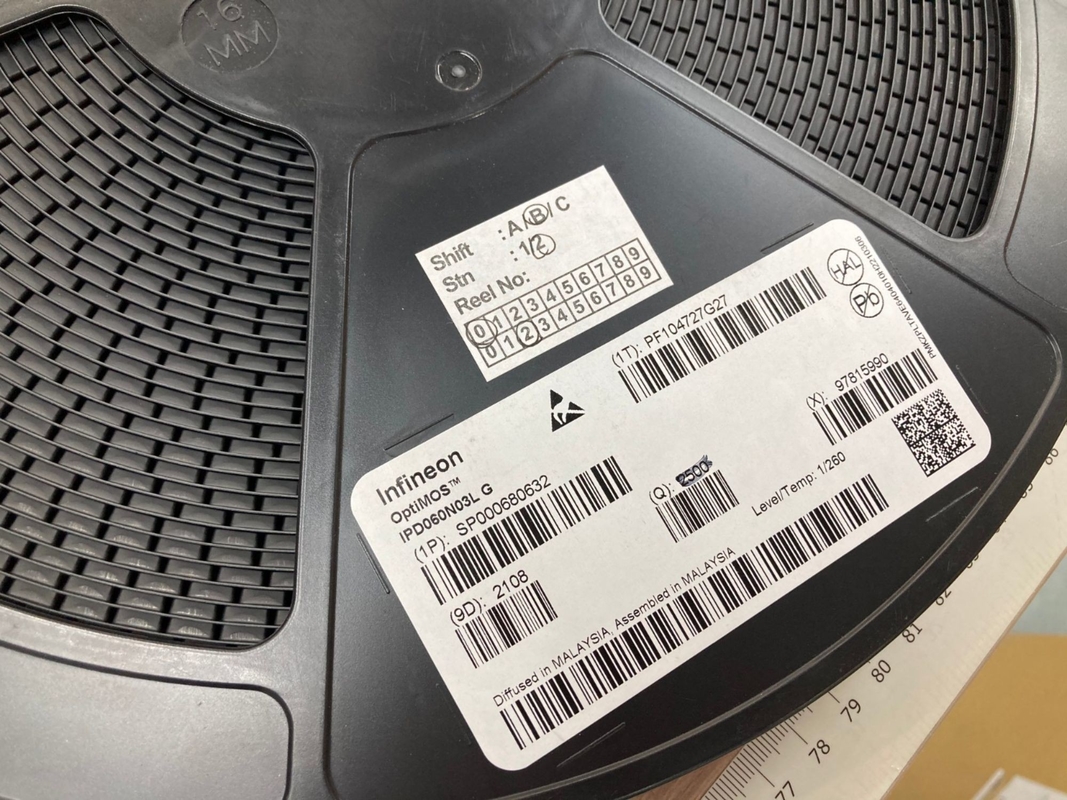

| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 2.3 |
| عرض بسته | 6.22 |
| طول بسته | 6.5 |
| PCB تغییر کرد | 2 |
| Tab | Tab |
| نام بسته استاندارد | TO-252 |
| بسته تامین کننده | DPAK |
| تعداد پین | 3 |
| Tab | Tab |
| نام بسته استاندارد | TO-252 |
| بسته تامین کننده | DPAK |
| تعداد پین | 3 |
| بسته تامین کننده | DPAK |
| تعداد پین | 3 |
| شکل سرب | بال مرغان |
