محل منبع:
اصل
نام تجاری:
TI
شماره مدل:
SN74HCT244DBR
با ما تماس بگیرید

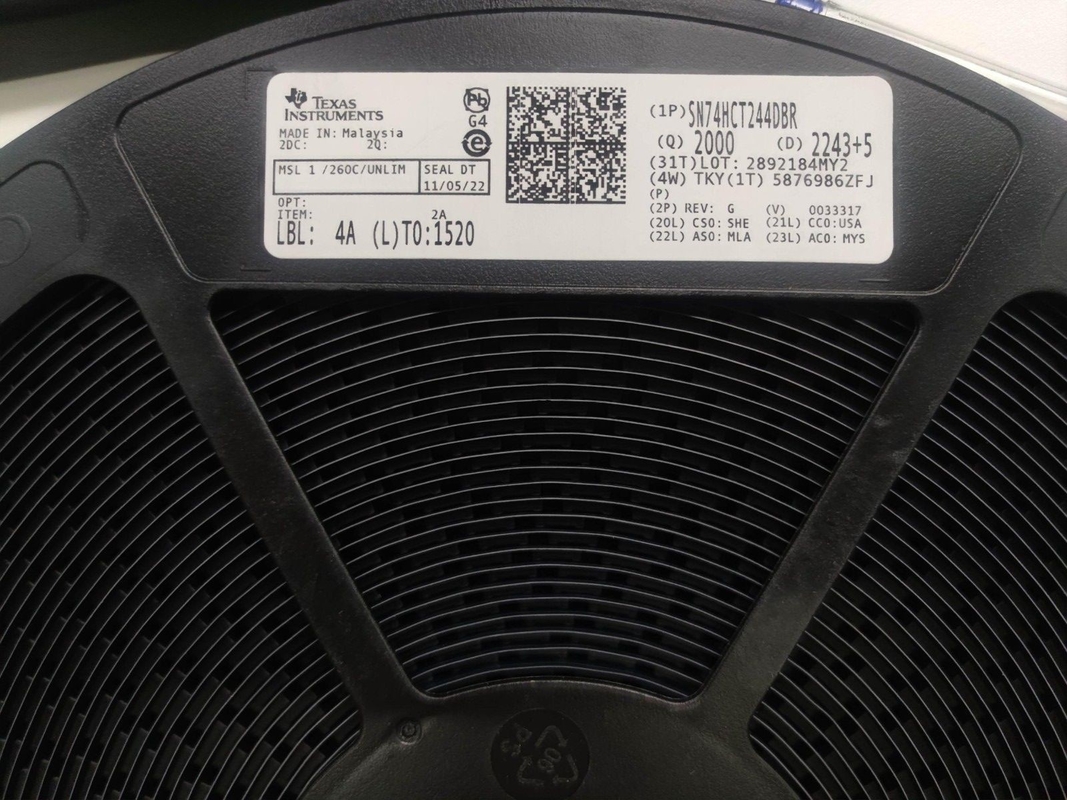

سیگنال های آنالوگ و دیجیتال را با هدایت ورودی به خط انتقال با این بافر SN74HCT244DBR و درایور خط با خروجی 3 حالته، مدیریت توان در بهترین حالت خود دارد.این درایور خط دارای حداقل دمای عملیاتی -40 درجه سانتیگراد و حداکثر 85 درجه سانتیگراد است.بسته بندی نوار و قرقره محصول را در حین حمل و نقل محصور می کند و از تحویل ایمن اطمینان حاصل می کند و امکان نصب سریع اجزا را فراهم می کند.دارای 8 کانال در هر تراشه.این دستگاه غیر معکوس دارای ولتاژ منبع تغذیه معمولی 5 ولت است. حداقل ولتاژ تغذیه عملیاتی آن 4.5 ولت و حداکثر آن 5.5 ولت است.
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.39.00.01 |
| SVHC | آره |
| خودرو | خیر |
| PPAP | خیر |
| خانواده منطقی | HCT |
| تابع منطقی | درایور بافر/خط |
| تعداد عناصر در هر تراشه | 2 |
| تعداد کانال در هر تراشه | 8 |
| تعداد ورودی در هر تراشه | 8 |
| تعداد ورودی‌های فعال در هر تراشه | 0 |
| تعداد خروجی در هر تراشه | 8 |
| تعداد خروجی های فعال در هر تراشه | 2 کم |
| نگه داشتن اتوبوس | خیر |
| قطبیت | غیر معکوس |
| حداکثر زمان تاخیر انتشار @ حداکثر CL (ns) | 45@4.5V|40@5.5V |
| زمان تاخیر انتشار مطلق (ns) | 65 |
| فناوری فرآیند | CMOS |
| نوع سیگنال ورودی | تک پایان |
| نوع خروجی | 3- حالت |
| حداکثر جریان خروجی سطح پایین (mA) | 6 |
| حداکثر جریان خروجی سطح بالا (mA) | -6 |
| حداقل ولتاژ منبع تغذیه عملیاتی (V) | 4.5 |
| ولتاژ منبع تغذیه عملیاتی معمولی (V) | 5 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداکثر جریان ساکن (uA) | 8 |
| شرایط آزمایش تاخیر انتشار (pF) | 150 |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 85 |
| درجه حرارت تامین کننده | تجاری |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 2 (حداکثر) - 0.05 (دقیقه) |
| عرض بسته | 5.6 (حداکثر) |
| طول بسته | 7.5 (حداکثر) |
| PCB تغییر کرد | 20 |
| نام بسته استاندارد | SOP |
| بسته تامین کننده | SSOP |
| تعداد پین | 20 |
| شکل سرب | بال مرغان |
