محل منبع:
اصل
نام تجاری:
TI
شماره مدل:

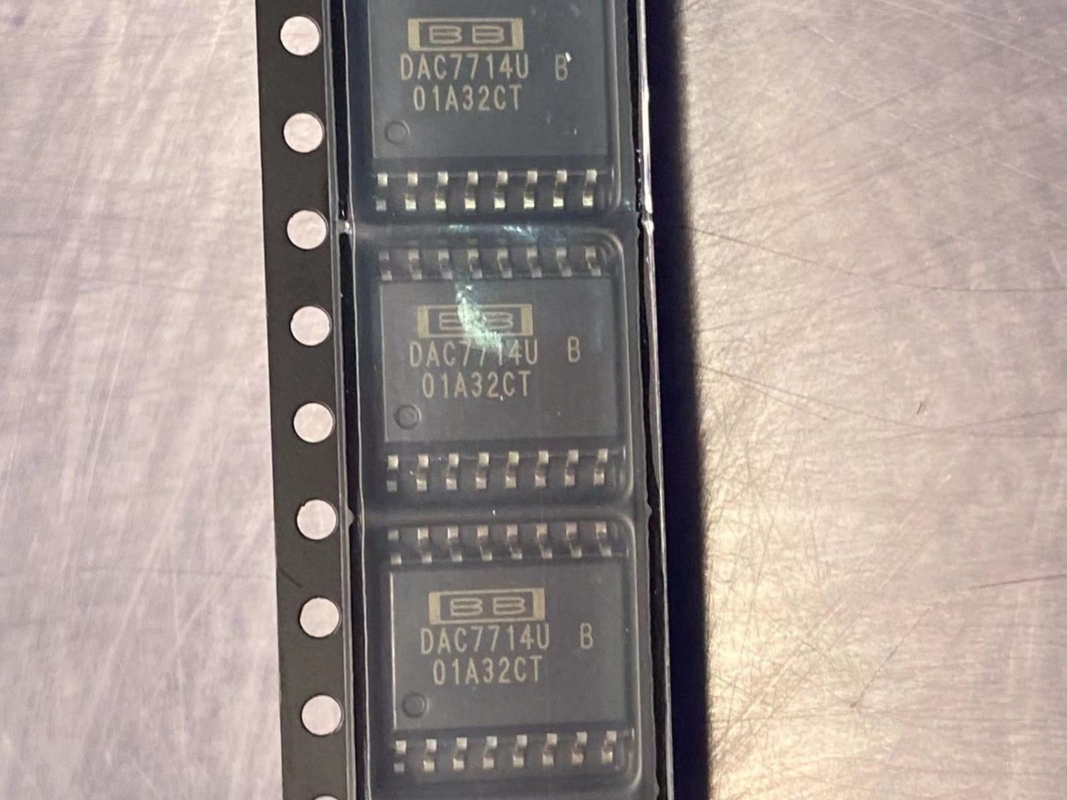

DAC7714UB
با ما تماس بگیرید
مبدل DAC7714UB، شما به راحتی می توانید یک جریان دیجیتالی از پالس ها را به یک سیگنال آنالوگ متغیر تبدیل کنید.این دستگاه بر اساس معماری R-2R ساخته شده است.خروجی ولتاژ دارد.رابط دیجیتال این دستگاه سریال است.رزولوشن این DAC 12 بیت است.ولتاژ تغذیه دوگانه معمولی آن ± 15 ولت، با حداقل 14.25 ولت و حداکثر 15.75 ولت است. این DAC دارای محدوده دمایی -40 درجه سانتیگراد تا 85 درجه سانتیگراد است.این دستگاه در بسته بندی لوله ای عرضه می شود.این دستگاه از یک یا دو منبع تغذیه استفاده می کند.
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.39.00.01 |
| SVHC | آره |
| خودرو | خیر |
| PPAP | خیر |
| نوع مبدل | همه منظوره |
| معماری | R-2R |
| وضوح | 12 بیت |
| نرخ تبدیل | 89kps |
| تعداد کانال های DAC | 4 |
| تعداد خروجی در هر تراشه | 4 |
| حداکثر زمان تسویه حساب (ما) | 10 |
| نوع رابط دیجیتال | سریال |
| نوع خروجی | ولتاژ |
| قطبیت خروجی | تک قطبی|دو قطبی |
| مرجع ولتاژ | خارجی |
| حداقل ولتاژ منبع تغذیه (V) | 14.25 |
| حداکثر ولتاژ تغذیه دوگانه (V) | 15.75 ± |
| نوع منبع تغذیه | تک | دوتایی |
| حداکثر اتلاف توان (mW) | 250 |
| خطای غیرخطی انتگرال | ± 1LSB |
| خطای مقیاس کامل | ± 2LSB |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 85 |
| بسته بندی | لوله |
| نصب | نصب سطحی |
| ارتفاع بسته | 2.35 (حداکثر) |
| عرض بسته | 7.6 (حداکثر) |
| طول بسته | 10.5 (حداکثر) |
| PCB تغییر کرد | 16 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | SOIC |
| تعداد پین | 16 |
| شکل سرب | بال مرغان |
