محل منبع:
اصل
نام تجاری:
TI
شماره مدل:

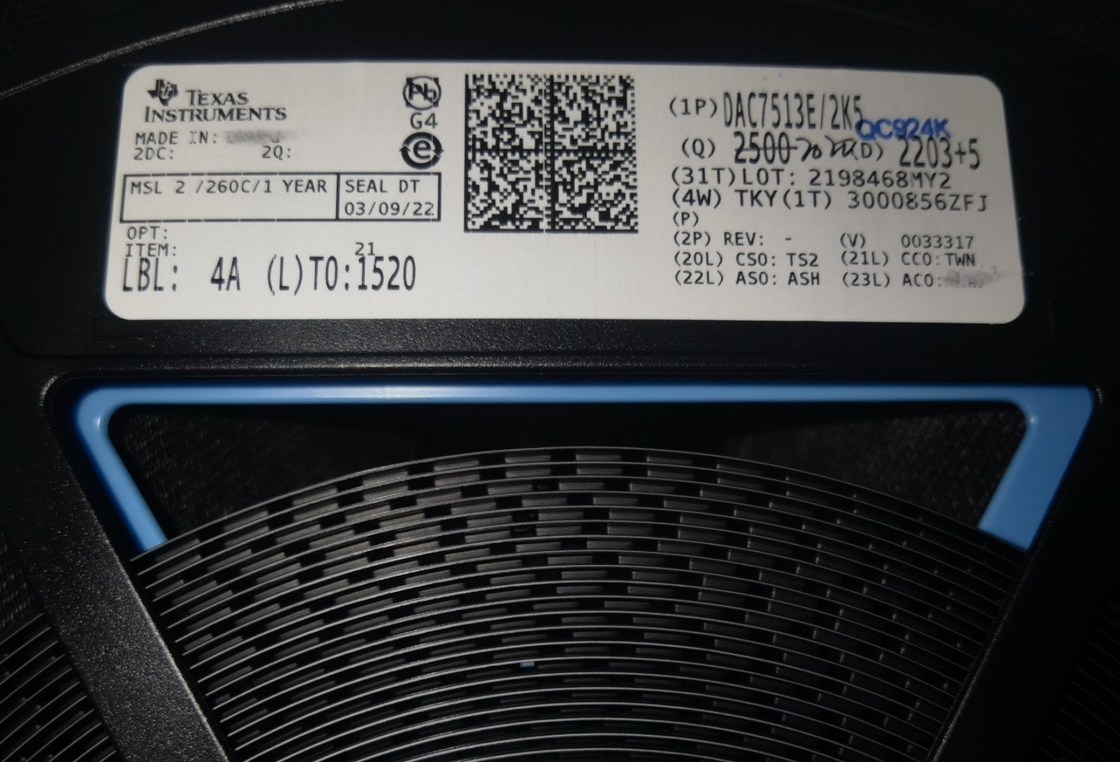

DAC7513E
با ما تماس بگیرید
کاربرد:
DAC7513E یک مبدل دیجیتال به آنالوگ با دقت 12 بیت (DAC) است که به طور گسترده در کنترل صنعتی، ابزار دقیق، کنترل اتوماسیون و سایر زمینه ها استفاده می شود.این می تواند سیگنال های دیجیتال را به سیگنال های آنالوگ تبدیل کند و آنها را به مدارها یا دستگاه های خارجی خروجی دهد و تبدیل بین سیگنال های دیجیتال و آنالوگ را به دست آورد.
نتیجه:
DAC7513E دارای مزایای وضوح بالا، سرعت بالا، مصرف انرژی کم و نویز کم است و می تواند سیگنال های خروجی آنالوگ دقیق و پایدار را برای کاربردهای با تقاضای بالا ارائه دهد.در عین حال، عملکردهایی مانند رابط SPI، تنظیم کننده برق و ولتاژ مرجع داخلی نیز دارد که استفاده از آن را برای کاربران راحت می کند.
مولفه های:
وضوح: 12 بیت
ولتاژ منبع تغذیه: 2.7-5.5 ولت
محدوده ولتاژ خروجی: 0V-5V
امپدانس خروجی: 0.5 Ω (مقدار معمولی)
جریان خروجی: ± 5 میلی آمپر (مقدار معمولی)
محدوده دمای کار: -40 ℃ - + 125 ℃
فرم بسته بندی: VSSOP8
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.39.00.01 |
| خودرو | خیر |
| PPAP | خیر |
| نوع مبدل | همه منظوره |
| معماری | مقاومت-رشته |
| وضوح | 12 بیت |
| نرخ تبدیل | 95 کیلو بر ثانیه |
| تعداد کانال های DAC | 1 |
| تعداد خروجی در هر تراشه | 1 |
| حداکثر زمان تسویه حساب (ما) | 10 |
| نوع رابط دیجیتال | سریال (3-Wire، SPI، QSPI، Microwire) |
| نوع خروجی | ولتاژ |
| قطبیت خروجی | تک قطبی |
| مرجع ولتاژ | خارجی |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| نوع منبع تغذیه | تنها |
| خطای غیرخطی انتگرال | ± 8 LSB |
| خطای مقیاس کامل | -1.25% FSR |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 105 |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 0.95 (حداکثر) |
| عرض بسته | 3.1 (حداکثر) |
| طول بسته | 3.1 (حداکثر) |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | SOP |
| بسته تامین کننده | VSSOP |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
