محل منبع:
اصل
نام تجاری:
TI
شماره مدل:
LMV2011MA/LMV2011MAX
با ما تماس بگیرید
LMV2011MA یک تقویت کننده عملیاتی تک ترانزیستوری با پارامترهای زیر است:
محدوده ولتاژ منبع تغذیه: 2.7 ولت تا 5.5 ولت
بهره تقویت کننده معمولی باز: 40dB تا 80dB
حداکثر جریان خروجی: 25 میلی آمپر
مقاومت ورودی به طور معمول باز: 1M Ω
محدوده دمای کارکرد: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
این دستگاه برای کاربردهایی مانند تقویت صدا، سنسورها و انتقال سیگنال مناسب است.در مقایسه با LMV612MMX، LMV722MMX و LMV824MTX، LMV2011MA دارای بسته بندی کوچکتر و مصرف انرژی کمتری است.برخی از این کاربردها و نتیجه گیری ها عبارتند از:
تقویت صدا: LMV2011MA برای طراحی های تقویت کننده های صوتی که برای بهبود عملکرد و کیفیت صدای سیستم های صوتی نیاز به بهره بالا و اعوجاج کم دارند مناسب است.
تقویت سیگنال سنسور: این تقویت کننده می تواند سیگنال های سنسور کوچک را برای تشخیص و تجزیه و تحلیل آسان تر تقویت کند.همچنین می توان از آن برای تقویت سیگنال خروجی توسط تقویت کننده استفاده کرد.
انتقال سیگنال: LMV2011MA همچنین می تواند برای انتقال سیگنال از یک مدار به مدار دیگر برای افزایش قدرت و کیفیت سیگنال استفاده شود.این می تواند به حل مشکلاتی مانند نسبت سیگنال به نویز در انتقال سیگنال کمک کند.
برنامه های کاربردی کم مصرف: ویژگی های مصرف انرژی کم LMV2011MA آن را برای برنامه های کاربردی با باتری بسیار مناسب می کند.

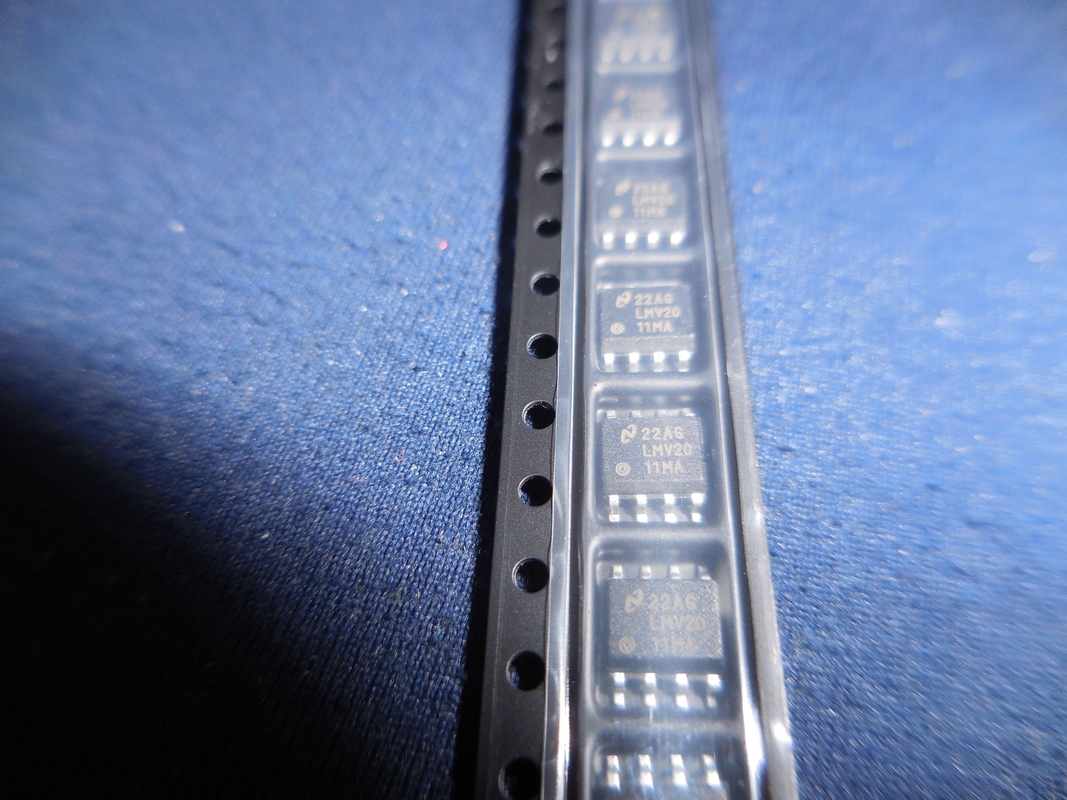

بسته بندی LMV2011MA SOIC8 می باشد که برای کاربرد بر روی بردهای مدار کوچک بسیار مناسب است.
| اتحادیه اروپا RoHS | سازگار نیست |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | منسوخ شده |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده دقیق |
| نوع سازنده | تقویت کننده دقیق |
| تعداد کانال در هر تراشه | 1 |
| راه آهن به ریل | خروجی ریل به ریل |
| حداکثر ولتاژ آفست ورودی (mV) | 0.025@5V |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.25 |
| حداکثر جریان آفست ورودی (uA) | 0.000006(Typ)@5V |
| جریان بایاس ورودی معمولی (uA) | 0.000003@5V |
| حداکثر جریان تامین (mA) | 1.2@5 ولت |
| جریان خروجی معمولی (mA) | 8@5 ولت |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 4@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 35@5 ولت |
| افزایش ولتاژ معمولی (dB) | 132 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.15@5V |
| حداقل PSRR (dB) | 120 (نوع) |
| حداقل CMRR (dB) | 130 (نوع) |
| حداقل محدوده CMRR (dB) | >=115 |
| محصول پهنای باند افزایش معمولی (MHz) | 3 |
| زمان تسویه معمولی (ns) | 100000 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | 0 |
| حداکثر دمای عملیاتی (°C) | 70 |
| درجه حرارت تامین کننده | تجاری |
| بسته بندی | ریل |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.5 (حداکثر) |
| عرض بسته | 3.98 (حداکثر) |
| طول بسته | 5 (حداکثر) |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | SOIC |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
