محل منبع:
اصل
نام تجاری:
TI
شماره مدل:
LMV824MT/LMV824MTX
با ما تماس بگیرید
MV824MTX یک تقویت کننده عملیاتی چهار طرفه با پارامترهای زیر است:
محدوده ولتاژ منبع تغذیه: 2.7 ولت تا 5.5 ولت
بهره تقویت کننده معمولی باز: 40dB تا 80dB
حداکثر جریان خروجی: 20 میلی آمپر
مقاومت ورودی به طور معمول باز: 1M Ω
محدوده دمای کارکرد: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
این دستگاه برای کاربردهایی مانند تقویت صدا، سنسورها و انتقال سیگنال مناسب است.در مقایسه با LMV612MMX و LMV722MMX، LMV824MTX دارای دقت بالاتر و کانال های تقویت کننده بیشتری است.برخی از این کاربردها و نتیجه گیری ها عبارتند از:
تقویت صدا: LMV824MTX برای طراحی های تقویت کننده های صوتی که برای بهبود عملکرد و کیفیت صدای سیستم های صوتی نیاز به بهره بالا و اعوجاج کم دارند مناسب است.
تقویت سیگنال سنسور: این تقویت کننده می تواند سیگنال های سنسور کوچک را برای تشخیص و تجزیه و تحلیل آسان تر تقویت کند.همچنین می توان از آن برای تقویت سیگنال خروجی توسط تقویت کننده استفاده کرد.
انتقال سیگنال: LMV824MTX همچنین می تواند برای انتقال سیگنال از یک مدار به مدار دیگر برای افزایش قدرت و کیفیت سیگنال استفاده شود.این می تواند به حل مشکلاتی مانند نسبت سیگنال به نویز در انتقال سیگنال کمک کند.
اتوماسیون صنعتی: LMV824MTX همچنین می تواند در اتوماسیون صنعتی مانند اندازه گیری دما، فشار و جریان استفاده شود.
بسته بندی LMV824MTX TSSOP-14 با ابعاد 5mm x 4.4mm می باشد که برای کاربرد بر روی بردهای مدار کوچک بسیار مناسب است.
| اتحادیه اروپا RoHS | سازگار نیست |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | NRND |
| HTS | 8542.33.00.01 |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده ولتاژ پایین |
| نوع سازنده | تقویت کننده ولتاژ پایین |
| تعداد کانال در هر تراشه | 4 |
| راه آهن به ریل | خروجی ریل به ریل |
| حداکثر ولتاژ آفست ورودی (mV) | 3.5@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.5 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداقل ولتاژ تغذیه دوگانه (V) | 1.25 |
| حداکثر ولتاژ تغذیه دوگانه (V) | 2.75 |
| حداکثر جریان آفست ورودی (uA) | 0.03@5V |
| جریان بایاس ورودی معمولی (uA) | 0.04@5V |
| حداکثر جریان بایاس ورودی (uA) | 0.1@5V |
| حداکثر جریان تامین (mA) | 1.3@5 ولت |
| جریان خروجی معمولی (mA) | 45@5 ولت |
| نوع منبع تغذیه | تک | دوتایی |
| نرخ ضربه معمولی (V/us) | 2@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 24@5 ولت |
| دریفت ولتاژ آفست ورودی (uV/C) | 1 (نوع) |
| افزایش ولتاژ معمولی (dB) | 105 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.25@5V |
| حداقل PSRR (dB) | 75 |
| حداقل CMRR (dB) | 72 |
| حداقل محدوده CMRR (dB) | 71 تا 75 |
| محصول پهنای باند افزایش معمولی (MHz) | 5.6 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 85 |

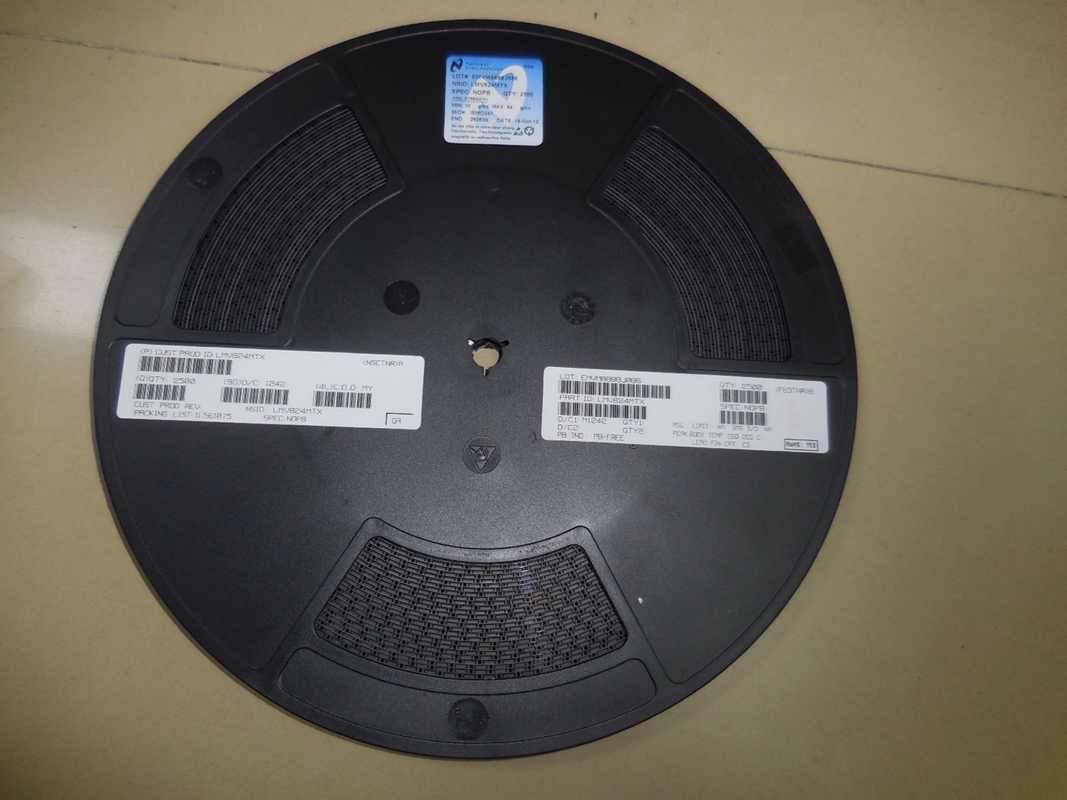

| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.05 (حداکثر) |
| عرض بسته | 4.5 (حداکثر) |
| طول بسته | 5.1 (حداکثر) |
| PCB تغییر کرد | 14 |
| نام بسته استاندارد | SOP |
| بسته تامین کننده | TSSOP |
| تعداد پین | 14 |
| شکل سرب | بال مرغان |
