محل منبع:
اصل
نام تجاری:
TI
شماره مدل:
LMV722MM/LMV722MMX
با ما تماس بگیرید
LMV722MMX یک تقویت کننده عملیاتی دوگانه با پارامترهای زیر است:
محدوده ولتاژ منبع تغذیه: 2.7 ولت تا 5.5 ولت
بهره تقویت کننده معمولی باز: 40dB تا 80dB
حداکثر جریان خروجی: 20 میلی آمپر
مقاومت ورودی به طور معمول باز: 100k Ω
محدوده دمای کارکرد: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
این دستگاه برای کاربردهایی مانند تقویت صدا، سنسورها و انتقال سیگنال مناسب است.در مقایسه با LMV612MMX، LMV722MMX دارای بهره بالاتر و مقاومت ورودی کمتری است که آن را برای کاربردهای با دقت بالاتر مناسب می کند.برخی از این کاربردها و نتیجه گیری ها عبارتند از:
تقویت صدا: LMV722MMX برای طراحی های تقویت کننده های صوتی که برای بهبود عملکرد و کیفیت صدای سیستم های صوتی نیاز به بهره بالا و اعوجاج کم دارند مناسب است.
تقویت سیگنال سنسور: این تقویت کننده می تواند سیگنال های سنسور کوچک را برای تشخیص و تجزیه و تحلیل آسان تر تقویت کند.همچنین می توان از آن برای تقویت سیگنال خروجی توسط تقویت کننده استفاده کرد.
انتقال سیگنال: LMV722MMX همچنین می تواند برای انتقال سیگنال از یک مدار به مدار دیگر برای افزایش قدرت و کیفیت سیگنال استفاده شود.این می تواند به حل مشکلاتی مانند نسبت سیگنال به نویز در انتقال سیگنال کمک کند.

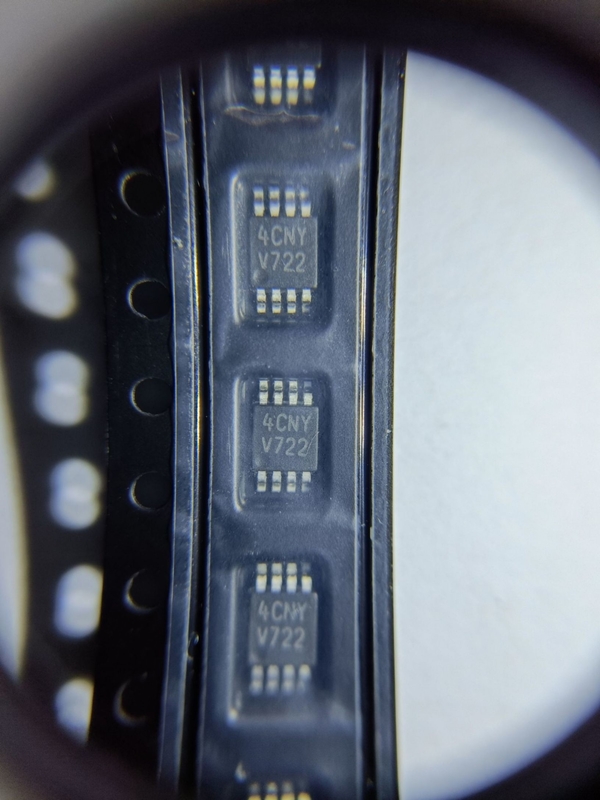

بسته بندی LMV722MMX VSSOP-8 با ابعاد 3.00mm x 3.00mm می باشد که برای کاربرد بر روی بردهای مدار کوچک بسیار مناسب است.
| اتحادیه اروپا RoHS | سازگار نیست |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | منسوخ شده |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده کم نویز |
| نوع سازنده | تقویت کننده کم نویز |
| تعداد کانال در هر تراشه | 2 |
| راه آهن به ریل | خروجی ریل به ریل |
| فناوری فرآیند | BiCMOS |
| نوع خروجی | CMOS |
| حداکثر ولتاژ آفست ورودی (mV) | 3@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.2 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداکثر جریان آفست ورودی (uA) | 0.025(Typ)@5V |
| جریان بایاس ورودی معمولی (uA) | 0.26@5V |
| حداکثر جریان تامین (mA) | 2.4@5 ولت |
| جریان خروجی معمولی (mA) | 52.6@5V |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 5.25@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 8.5@5 ولت |
| افزایش ولتاژ معمولی (dB) | 94 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.2@5V |
| حداقل PSRR (dB) | 70 |
| حداقل CMRR (dB) | 70 |
| حداقل محدوده CMRR (dB) | 70 تا 71 |
| محصول پهنای باند افزایش معمولی (MHz) | 10 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 85 |
| درجه حرارت تامین کننده | صنعتی |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 0.95 (حداکثر) |
| عرض بسته | 3.1 (حداکثر) |
| طول بسته | 3.1 (حداکثر) |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | SOP |
| بسته تامین کننده | VSSOP |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
