محل منبع:
اصل
نام تجاری:
ST
شماره مدل:

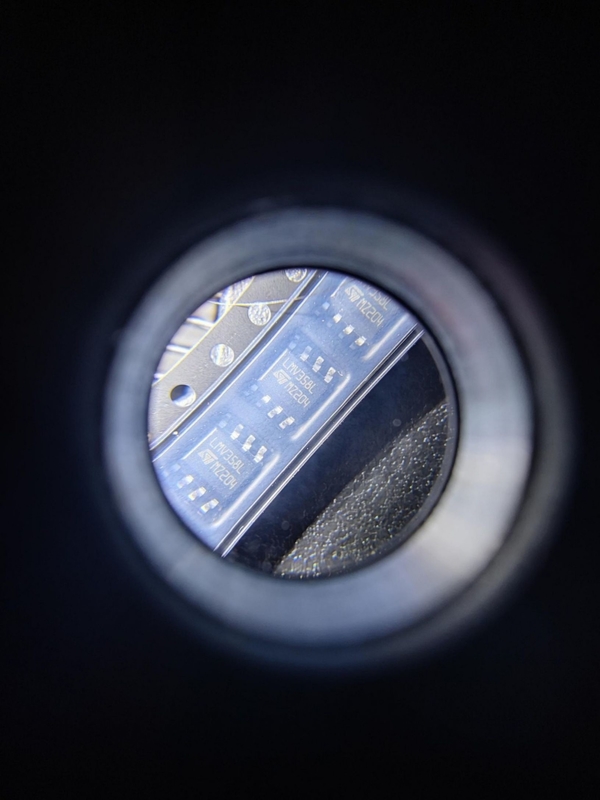

LMV358LIDT
با ما تماس بگیرید
LMV358LIDT یک تقویت کننده عملیاتی ولتاژ پایین دو مدار است که از STMICROELECTRONICS تشکیل شده است.
ساخت.این می تواند تحت یک ولتاژ منبع تغذیه کار کند و نوسان ورودی و خروجی ریل به ریل را فراهم کند و برای کاربردهای کم مصرف طراحی شده است.موارد زیر کاربردها، نتیجه گیری ها و پارامترهای آن است:
کاربرد:
تقویت کننده و پیش تقویت کننده صدا
تقویت کننده سنسور
مدار تهویه سیگنال
فیلتر فعال
نوسانگر ولتاژ کنترل شده
نتیجه:
LMV358LIDT یک تقویت کننده عملیاتی ولتاژ پایین دو مدار است که برای کاربردهای کم مصرف مناسب است.
این می تواند تحت یک ولتاژ منبع تغذیه کار کند و نوسان ورودی و خروجی ریل به ریل را فراهم کند.
دارای مصرف برق کم، نسبت دفع حالت معمول بالا، جریان بایاس ورودی کم و حفاظت از تخلیه الکترواستاتیک قابل اعتماد (ESD) است.
برای کاربردهایی مانند تقویت کننده های صوتی، تقویت کننده های حسگر، مدارهای تهویه سیگنال، فیلترهای فعال و نوسانگرهای کنترل ولتاژ مناسب است.
مولفه های:
محدوده ولتاژ ورودی: 2.7 تا 5.5 ولت
محدوده ولتاژ خروجی: 0 ولت تا VCC
محدوده دمای کارکرد: -40 درجه سانتیگراد تا 125 درجه سانتیگراد
محصول افزایش پهنای باند: 1 مگاهرتز
شیب متناسب: 0.5 V/μs
ولتاژ بایاس ورودی: 1 میلی ولت
جریان بایاس ورودی: 10 nA
بسته بندی: SOIC8
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.33.00.01 |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده کم توان |
| نوع سازنده | تقویت کننده کم توان |
| تعداد کانال در هر تراشه | 2 |
| راه آهن به ریل | خروجی ریل به ریل |
| حداکثر ولتاژ آفست ورودی (mV) | 7@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| ولتاژ خروجی سطح پایین معمولی (V) | 0.3 |
| ولتاژ خروجی معمولی سطح بالا (V) | 4.99 |
| حداکثر جریان آفست ورودی (uA) | 0.03@5V |
| جریان بایاس ورودی معمولی (uA) | 0.027@5V |
| حداکثر جریان بایاس ورودی (uA) | 0.06@5V |
| حداکثر جریان ساکن (mA) | 0.5@5V |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 0.7@5V |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 30@5 ولت |
| دریفت ولتاژ آفست ورودی (uV/°C) | 5 (نوع) |
| افزایش ولتاژ معمولی (dB) | 100 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.3@5V |
| حداقل CMRR (dB) | 72 |
| حداقل محدوده CMRR (dB) | 71 تا 75 |
| محصول پهنای باند افزایش معمولی (MHz) | 1.3 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 125 |
| درجه حرارت تامین کننده | صنعتی |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.25 (دقیقه) |
| عرض بسته | 3.9 |
| طول بسته | 4.9 |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | فرزند پسر |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
