محل منبع:
اصل
نام تجاری:
TI
شماره مدل:
LMV358IDR
با ما تماس بگیرید

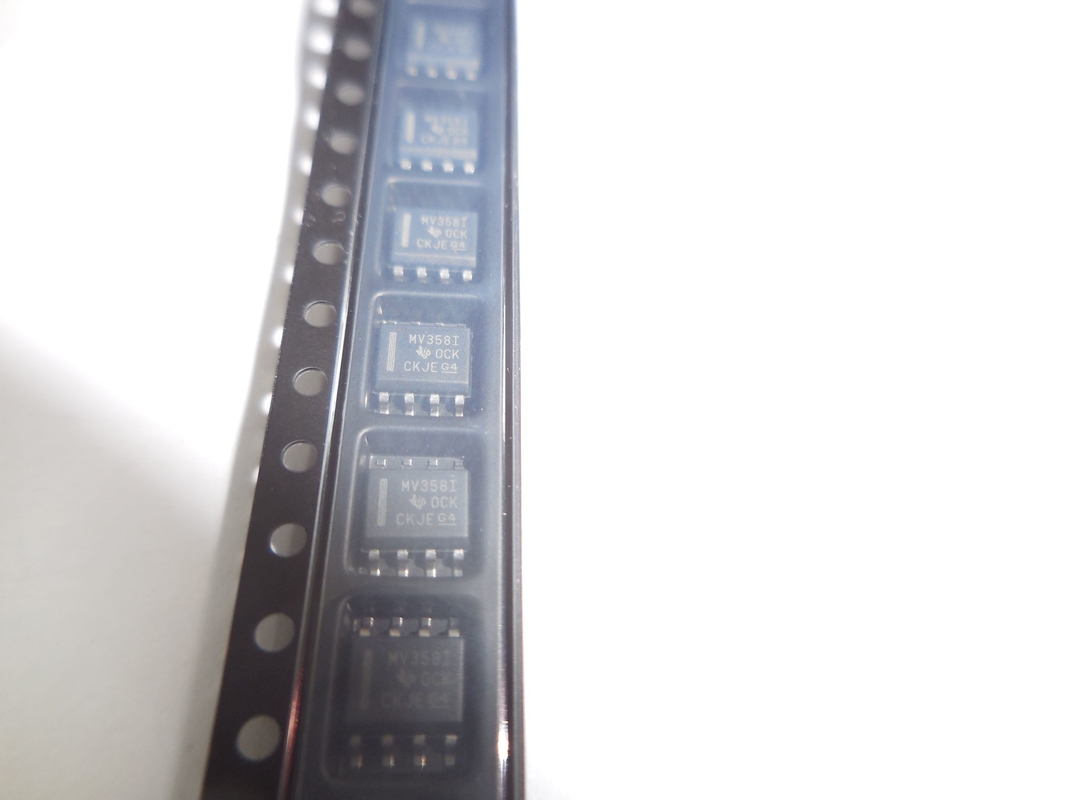

LMV358IDR یک تقویت‌کننده عملیاتی ولتاژ پایین (op-amp) مدار مجتمع (IC) دو کاناله است که توسط Texas Instruments ساخته شده است.طراحی شده است تا با یک ولتاژ منبع تغذیه کار کند و ورودی و خروجی ریل به ریل را با ولتاژ آفست ورودی کم ارائه دهد.
برنامه های کاربردی:
تقویت کننده های صوتی و پیش تقویت کننده های صوتی.
تقویت کننده های سنسور
مدارهای تهویه سیگنال
فیلترهای فعال
نوسانگرهای کنترل شده با ولتاژ
امکانات:
آپ امپ دوگانه مستقل در یک بسته.
محدوده ولتاژ ورودی گسترده: 2.7 ولت تا 5.5 ولت.
نوسان ورودی و خروجی ریل به ریل.
مصرف برق کم: 0.5 میلی آمپر در هر کانال.
نسبت رد حالت معمول بالا (CMRR): 70 دسی بل.
ولتاژ آفست ورودی پایین: 1 میلی ولت.
وحدت-به دست آوردن پایدار.
حفاظت ESD: 2 کیلو ولت (مدل بدن انسان).
مولفه های:
محدوده ولتاژ ورودی: 2.7 تا 5.5 ولت
محدوده ولتاژ خروجی: 0 ولت تا VCC.
محدوده دمای کارکرد: -40 تا 125 درجه سانتیگراد.
تولید پهنای باند: 1 مگاهرتز.
سرعت چرخش: 0.5 V/μs.
ولتاژ آفست ورودی: 1 میلی ولت
جریان آفست ورودی: 10 nA.
بسته بندی: SOIC-8.
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.33.00.01 |
| SVHC | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده ولتاژ پایین |
| نوع سازنده | تقویت کننده ولتاژ پایین |
| تعداد کانال در هر تراشه | 2 |
| راه آهن به ریل | خروجی ریل به ریل |
| نوع خروجی | CMOS |
| حداکثر ولتاژ آفست ورودی (mV) | 7@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداکثر جریان آفست ورودی (uA) | 0.05@5V |
| جریان بایاس ورودی معمولی (uA) | 0.015@5V |
| حداکثر جریان بایاس ورودی (uA) | 0.25@5V |
| حداکثر جریان تامین (mA) | 0.44@5V |
| جریان خروجی معمولی (mA) | 60 |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 1@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 39@5 ولت |
| افزایش ولتاژ معمولی (dB) | 100 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.21@5V |
| حداقل CMRR (dB) | 50 |
| حداقل محدوده CMRR (dB) | 50 تا 60 |
| محصول پهنای باند افزایش معمولی (MHz) | 1 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 125 |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.5 (حداکثر) |
| عرض بسته | 3.98 (حداکثر) |
| طول بسته | 5 (حداکثر) |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | SOIC |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
