محل منبع:
اصل
نام تجاری:
FAIRCHILD
شماره مدل:
LMV358AM8X
با ما تماس بگیرید
LMV358AM8X یک تقویت کننده عملیاتی ولتاژ پایین (op-amp) مدار مجتمع (IC) دو کاناله است که توسط Texas Instruments ساخته شده است.این یک آپ امپ همه منظوره است که برای کار با یک ولتاژ منبع تغذیه طراحی شده و نوسان ورودی و خروجی ریل به ریل را فراهم می کند.
برنامه های کاربردی:
تقویت کننده های صوتی و پیش تقویت کننده های صوتی.
تقویت کننده های سنسور
مدارهای تهویه سیگنال
فیلترهای فعال
نوسانگرهای کنترل شده با ولتاژ
امکانات:
آپ امپ دوگانه مستقل در یک بسته.
محدوده ولتاژ ورودی گسترده: 2.7 ولت تا 5.5 ولت.
نوسان ورودی و خروجی ریل به ریل.
مصرف برق کم: 0.5 میلی آمپر در هر کانال.
نسبت رد حالت معمول بالا (CMRR): 70 دسی بل.
جریان بایاس ورودی کم: 45 نانو آمپر.
وحدت-به دست آوردن پایدار.
حفاظت ESD: 2 کیلو ولت (مدل بدن انسان).
مولفه های:
محدوده ولتاژ ورودی: 2.7 تا 5.5 ولت
محدوده ولتاژ خروجی: 0 ولت تا VCC.
محدوده دمای کارکرد: -40 تا 125 درجه سانتیگراد.
تولید پهنای باند: 1 مگاهرتز.
سرعت چرخش: 0.5 V/μs.
ولتاژ آفست ورودی: 5 میلی ولت
جریان آفست ورودی: 2 nA.
بسته بندی: SOIC-8.
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | منسوخ شده |
| HTS | 8542.33.00.01 |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده ولتاژ پایین |
| نوع سازنده | تقویت کننده ولتاژ پایین |
| تعداد کانال در هر تراشه | 2 |
| راه آهن به ریل | خروجی ریل به ریل |
| فناوری فرآیند | CMOS |
| نوع خروجی | CMOS |
| حداکثر ولتاژ آفست ورودی (mV) | 7@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداقل ولتاژ تغذیه دوگانه (V) | 1.35 |
| حداکثر ولتاژ تغذیه دوگانه (V) | 2.75 |
| حداکثر جریان آفست ورودی (uA) | 0.001 (نوع)@5V |
| جریان بایاس ورودی معمولی (uA) | 0.001@5V |
| حداکثر جریان تامین (mA) | 0.3@5V |
| جریان خروجی معمولی (mA) | 160 |
| نوع منبع تغذیه | تک | دوتایی |
| نرخ ضربه معمولی (V/us) | 1.5@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 33@5 ولت |
| افزایش ولتاژ معمولی (dB) | 70 |
| حداقل PSRR (dB) | 50 |
| حداقل CMRR (dB) | 50 |
| حداقل محدوده CMRR (dB) | 50 تا 60 |
| محصول پهنای باند افزایش معمولی (MHz) | 1.4 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 125 |

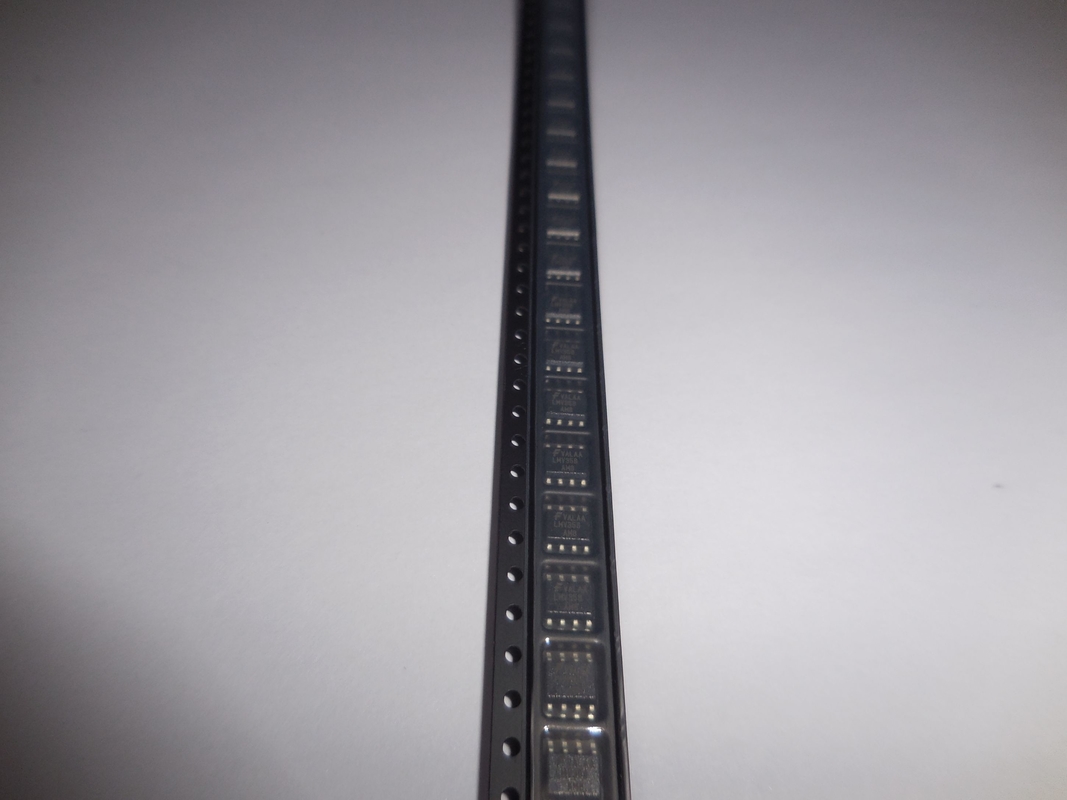

| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.5 (حداکثر) |
| عرض بسته | 3.9 |
| طول بسته | 4.9 |
| PCB تغییر کرد | 8 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | SOIC |
| تعداد پین | 8 |
| شکل سرب | بال مرغان |
