محل منبع:
اصل
نام تجاری:
TI
شماره مدل:

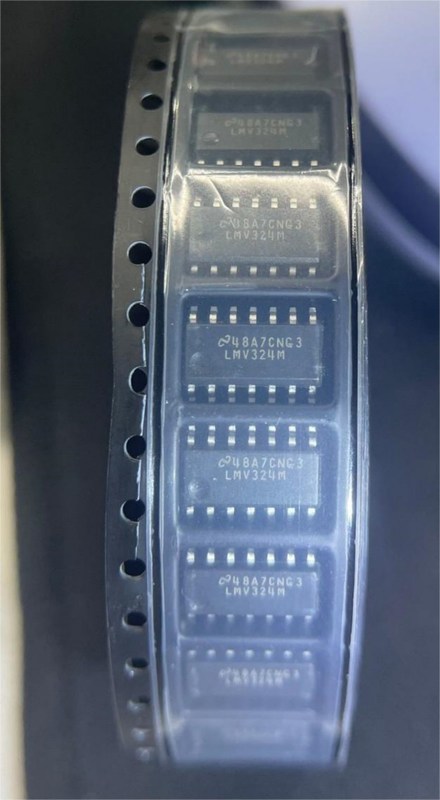

LMV324M
با ما تماس بگیرید
LMV324M یک تقویت کننده عملیاتی دیفرانسیل ولتاژ پایین با چهار تقویت کننده عملیاتی مستقل است.برای سیستم های منبع تغذیه منفرد مناسب است و می تواند در ولتاژهای برق از 2.7 ولت تا 5.5 ولت کار کند.LMV324M دارای ویژگی های مصرف انرژی کم، جریان بایاس ورودی کم، نویز کم، ولتاژ آفست ورودی کم و محصول با پهنای باند بالا است و به طور گسترده در مدیریت انرژی، منبع تغذیه باتری، تهویه سیگنال، فیلتر کردن، تقویت کننده ابزار و سایر زمینه ها استفاده می شود. .
پارامترهای اصلی LMV324M:
محدوده ولتاژ منبع تغذیه: 2.7 ولت تا 5.5 ولت
محدوده دمای کار: -40 ℃ تا + 125 ℃
نوع بسته بندی: SOIC، MSOP، TSSOP
جریان بایاس ورودی کم: 10nA
ولتاژ آفست ورودی کم: 3 میلی ولت
محصول با پهنای باند بالا: 1 مگاهرتز
مصرف برق کم: 0.65 میلی آمپر/تقویت کننده
بهره مدار باز: 100dB
محدوده ولتاژ ورودی: -0.3V تا Vcc+0.3V
حفاظت اضافه بار: ± 16 ولت
خروجی جریان: 25 میلی آمپر
کاربرد LMV324M:
مدیریت قدرت
باطری تغذیه می شود
تهویه سیگنال
فیلتر امواج
تقویت کننده ابزار
اندازه گیری دما
تشخیص نوری
کنترل لمسی
تقویت کننده صدا
رابط حسگر
| مشخصات فنی محصول | |
| اتحادیه اروپا RoHS | سازگار نیست |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | NRND |
| HTS | 8542.33.00.01 |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده ولتاژ پایین |
| نوع سازنده | تقویت کننده ولتاژ پایین |
| تعداد کانال در هر تراشه | 4 |
| راه آهن به ریل | خروجی ریل به ریل |
| فناوری فرآیند | BiCMOS |
| نوع خروجی | CMOS |
| حداکثر ولتاژ آفست ورودی (mV) | 7@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداکثر جریان آفست ورودی (uA) | 0.05@5V |
| جریان بایاس ورودی معمولی (uA) | 0.015@5V |
| حداکثر جریان بایاس ورودی (uA) | 0.25@5V |
| حداکثر جریان تامین (mA) | 0.83@5V |
| جریان خروجی معمولی (mA) | 60 |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 1@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 39@5 ولت |
| افزایش ولتاژ معمولی (dB) | 100 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.21@5V |
| حداقل PSRR (dB) | 50 |
| حداقل CMRR (dB) | 50 |
| حداقل محدوده CMRR (dB) | 50 تا 60 |
| محصول پهنای باند افزایش معمولی (MHz) | 1 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (°C) | -40 |
| حداکثر دمای عملیاتی (°C) | 125 |
| درجه حرارت تامین کننده | صنعتی |
| بسته بندی | لوله |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.5 (حداکثر) |
| عرض بسته | 4 (حداکثر) |
| طول بسته | 8.75 (حداکثر) |
| PCB تغییر کرد | 14 |
| نام بسته استاندارد | بنابراین |
| بسته تامین کننده | SOIC |
| تعداد پین | 14 |
| شکل سرب | بال مرغان |
