محل منبع:
اصل
نام تجاری:
TEXAS INSTRUMENTS
شماره مدل:
LMV321M5
با ما تماس بگیرید

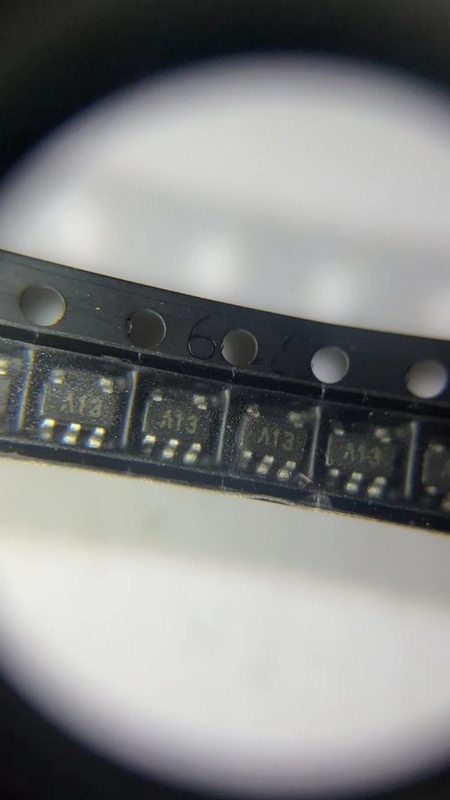

LMV321M5 یک تقویت کننده عملیاتی ولتاژ پایین (op-amp) تک کاناله است که برای کاربردهای همه منظوره طراحی شده است.دارای محدوده ولتاژ ورودی و خروجی ریل به ریل است، به این معنی که می تواند سیگنال های ورودی را بپذیرد که از زمین به ولتاژ تغذیه گسترش می یابد و سیگنال های خروجی را تولید می کند که بین زمین و ولتاژ تغذیه در نوسان هستند.LMV321M5 دارای جریان بایاس ورودی کم و ولتاژ آفست ورودی کم است که آن را برای استفاده در برنامه هایی که نیاز به امپدانس ورودی بالا و تقویت سیگنال دقیق دارند مناسب می کند.این می تواند با ولتاژ تغذیه کمتر از 2.7 ولت کار کند و محصول پهنای باند آن 1 مگاهرتز است.LMV321M5 در بسته بندی SOT-23 موجود است که آن را برای استفاده در برنامه های با محدودیت فضا مناسب می کند.
| مشخصات فنی محصول | |
| اتحادیه اروپا RoHS | سازگار نیست |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | NRND |
| HTS | 8542.33.00.01 |
| SVHC | آره |
| SVHC از آستانه فراتر رفت | آره |
| خودرو | خیر |
| PPAP | خیر |
| تایپ کنید | تقویت کننده ولتاژ پایین |
| نوع سازنده | تقویت کننده ولتاژ پایین |
| تعداد کانال در هر تراشه | 1 |
| راه آهن به ریل | خروجی ریل به ریل |
| فناوری فرآیند | BiCMOS |
| نوع خروجی | CMOS |
| حداکثر ولتاژ آفست ورودی (mV) | 7@5 ولت |
| حداقل ولتاژ منبع تغذیه (V) | 2.7 |
| حداکثر ولتاژ منبع تغذیه (V) | 5.5 |
| حداکثر جریان آفست ورودی (uA) | 0.05@5V |
| جریان بایاس ورودی معمولی (uA) | 0.015@5V |
| حداکثر جریان بایاس ورودی (uA) | 0.25@5V |
| حداکثر جریان تامین (mA) | 0.25@5V |
| جریان خروجی معمولی (mA) | 60 |
| نوع منبع تغذیه | تنها |
| نرخ ضربه معمولی (V/us) | 1@5 ولت |
| چگالی ولتاژ نویز ورودی معمولی (nV/rtHz) | 39@5 ولت |
| افزایش ولتاژ معمولی (dB) | 100 |
| چگالی نویز جریان ورودی معمولی غیر معکوس (pA/rtHz) | 0.21@5V |
| حداقل PSRR (dB) | 50 |
| حداقل CMRR (dB) | 50 |
| حداقل محدوده CMRR (dB) | 50 تا 60 |
| محصول پهنای باند افزایش معمولی (MHz) | 1 |
| خاموش کردن پشتیبانی | خیر |
| حداقل دمای عملیاتی (C) | -40 |
| حداکثر دمای عملیاتی (C) | 125 |
| درجه حرارت تامین کننده | صنعتی |
| بسته بندی | نوار و قرقره |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.1 |
| عرض بسته | 1.75 (حداکثر) |
| طول بسته | 3.05 (حداکثر) |
| PCB تغییر کرد | 5 |
| نام بسته استاندارد | SOT |
| بسته تامین کننده | SOT-23 |
| تعداد پین | 5 |
| شکل سرب | بال مرغان |
