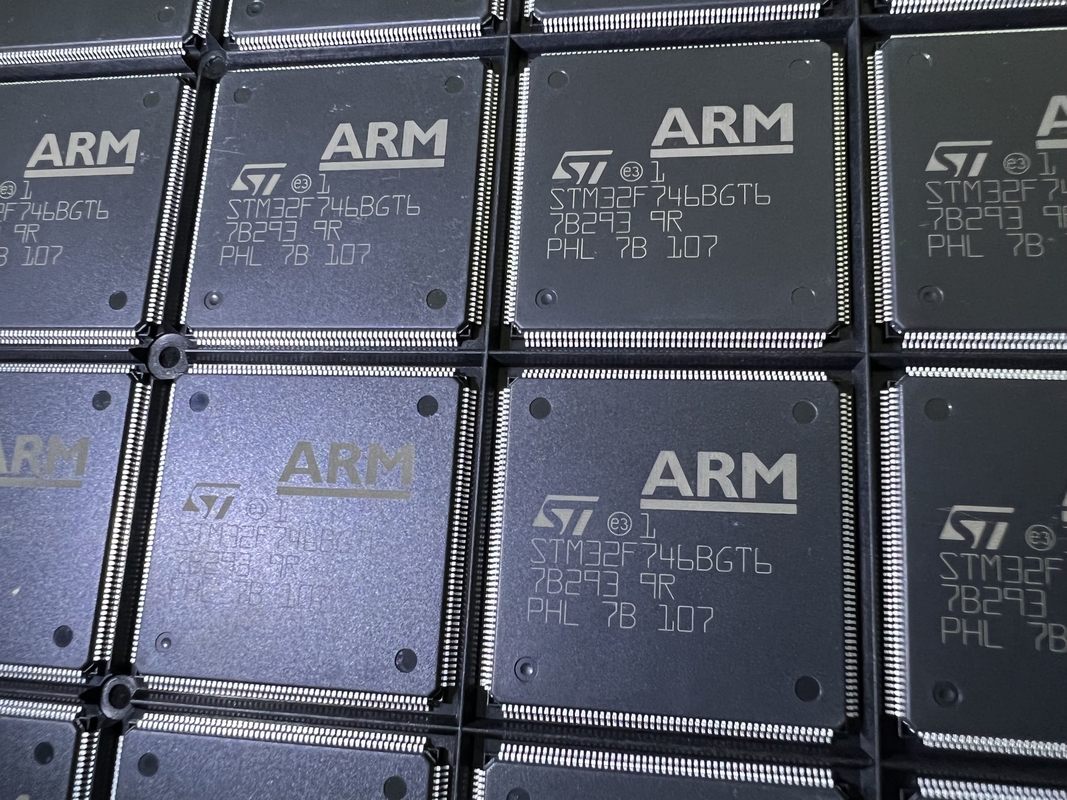

مدار مجتمع STM32F746BGT6 جدید و اصلی TQFP208
ISO9001.pdf
STM32F746BGT6 یک میکروکنترلر 32 بیتی مبتنی بر هسته ARM Cortex-M7 است.پارامترهای اصلی آن به شرح زیر است:
فرکانس پردازنده: 216 مگاهرتز
ظرفیت حافظه فلش: 1 مگابایت
ظرفیت رم: 320 کیلوبایت
مقدار I/O: 208
رابط های ارتباطی: UART، SPI، I ² C. CAN، و غیره
بسته بندی: TQFP208
در زیر برخی از کاربردهای STM32F746BGT6 آمده است:
کنترل صنعتی: STM32F746BGT6 را می توان برای جمع آوری داده ها، کنترل کننده، کنترل حرکت و غیره در کنترل صنعتی استفاده کرد.
خانه هوشمند: STM32F746BGT6 همچنین می تواند برای لوازم خانگی هوشمند، کنترلرها و ... در خانه های هوشمند استفاده شود.
تجهیزات پزشکی: STM32F746BGT6 به دلیل کارایی بالا و مصرف انرژی کم، یک کنترل کننده رایج در تجهیزات پزشکی مانند ابزار پزشکی، الکتروکاردیوگراف و غیره است.
نتیجه گیری: STM32F746BGT6 یک میکروکنترلر 32 بیتی با کارایی بالا و کم مصرف مناسب برای زمینه های مختلف مانند کنترل صنعتی، خانه هوشمند، تجهیزات پزشکی و غیره است و دارای پردازنده مرکزی پرسرعت و رابط های ارتباطی غنی است که می تواند نیازها را برطرف کند. سناریوهای مختلف برنامهبسته بندی آن TQFP208 مناسب برای نصب SMT می باشد.
| مشخصات فنی محصول | |
| اتحادیه اروپا RoHS | سازگار |
| ECCN (ایالات متحده) | EAR99 |
| وضعیت قطعه | فعال |
| HTS | 8542.31.00.01 |
| خودرو | خیر |
| PPAP | خیر |
| نام خانوادگی | STM32F |
| مجموعه دستورالعمل معماری | RISC |
| هسته دستگاه | ARM Cortex M7 |
| معماری هسته | ARM |
| حداکثر فرکانس CPU (MHz) | 216 |
| حداکثر نرخ ساعت (MHz) | 216 |
| عرض گذرگاه داده (بیت) | 32 |
| نوع حافظه برنامه | فلاش |
| اندازه حافظه برنامه | 1 مگابایت |
| اندازه RAM | 340 کیلوبایت |
| قابلیت برنامه ریزی | آره |
| نوع رابط | CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB |
| تعداد ورودی/خروجی | 168 |
| تعداد تایمرها | 15 |
| PWM | 2 |
| تعداد ADC ها | سه گانه |
| کانال های ADC | 24/24/24 |
| وضوح ADC (بیت) | 2012/12/12 |
| تعداد DAC | تنها |
| کانال های DAC | 2 |
| وضوح DAC (بیت) | 12 |
| USART | 4 |
| UART | 4 |
| یو اس بی | 2 |
| SPI | 6 |
| I2C | 4 |
| I2S | 3 |
| می توان | 2 |
| شبکه محلی کابلی | 1 |
| سگ نگهبان | 2 |
| پورت اصلی موازی | خیر |
| ساعت واقعی | آره |
| ویژگی های خاص | کنترلر CAN |
| حداقل ولتاژ منبع تغذیه عملیاتی (V) | 1.7 |
| ولتاژ منبع تغذیه عملیاتی معمولی (V) | 1.8|2.5|3.3 |
| حداکثر ولتاژ منبع تغذیه (V) | 3.6 |
| حداکثر اتلاف توان (mW) | 1053 |
| حداقل دمای عملیاتی (C) | -40 |
| حداکثر دمای عملیاتی (C) | 85 |
| درجه حرارت تامین کننده | صنعتی |
| بسته بندی | سینی |
| نصب | نصب سطحی |
| ارتفاع بسته | 1.4 |
| عرض بسته | 28 |
| طول بسته | 28 |
| PCB تغییر کرد | 208 |
| نام بسته استاندارد | QFP |
| بسته تامین کننده | LQFP |
| تعداد پین | 208 |
| شکل سرب | بال مرغان |
